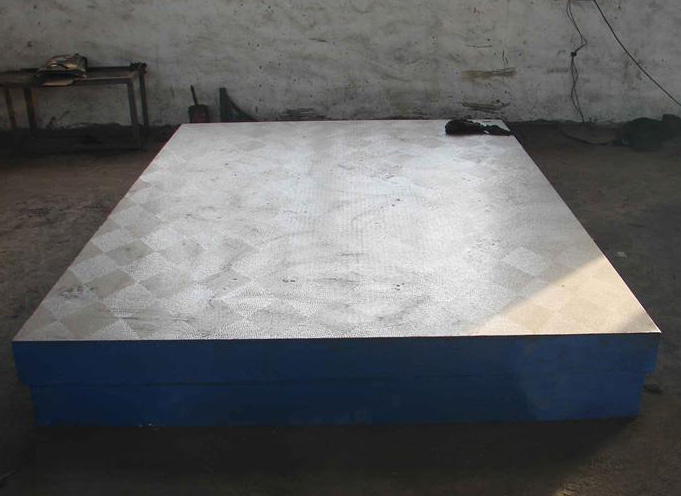

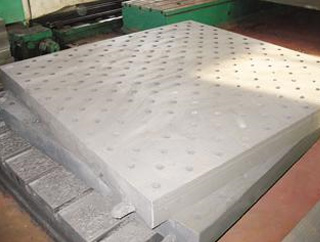

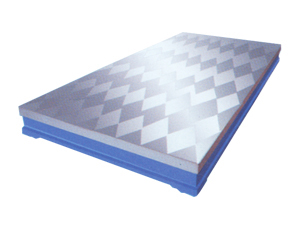

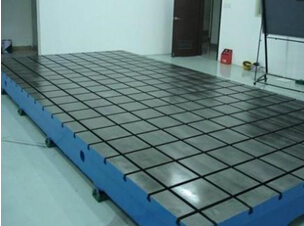

簡介：鑄鐵劃線平臺是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，鑄鐵劃線平臺也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。鑄鐵劃線平臺精度一般為3級，規格1000-9000mm。

　　鑄鐵劃線平臺是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，鑄鐵劃線平臺也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。鑄鐵劃線平臺精度一般為3級，規格1000-9000mm。

　　劃線平臺規格是200×200-3000×8000mm(特殊規格可按用戶圖紙訂做或雙方商定生產加工。)

　　劃線平板、劃線平臺材質

　　劃線平臺高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品的精度穩定，耐磨性能好。

　　劃線平板、劃線平臺精度

　　劃線平臺按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。

劃線平板/平臺規格（長×寬）mm	劃線平板/平臺精度等級
	1級	2級	3級
	平面度公差
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000		88	219

大于以上規格可定做。以上為常規鑄鐵劃線平臺規格，承重在3噸以內。 大單件鑄鐵劃線平臺規格為3000*8000mm承重量可達50噸。
